لوله پنج لایه چیست؟ مزایا، معایب، کاربردها و مقایسه با لوله سفید

لوله پنج لایه یکی از لوله‌های مورد استفاده در لوله‌کشی ساختمان و سیستم‌های گرمایشی است. این لوله از ترکیب لایه‌های پلیمری، آلومینیوم و چسب ساخته می‌شود و به دلیل وزن مناسب، انعطاف‌پذیری و انبساط حرارتی کمتر، در پروژه‌های مختلف استفاده‌می شود. انتخاب لوله مناسب به نوع سیستم، دما و فشار کاری، سایز لوله و شرایط اجرای پروژه بستگی دارد. در ادامه ساختار لوله پنج لایه، مزایا و معایب، کاربردها و تفاوت آن با لوله سفید را بررسی می‌کنیم.

لوله پنج لایه چیست؟

لوله پنج لایه از پنج بخش تشکیل می‌شود؛ دو لایه پلیمری در داخل و خارج، یک لایه آلومینیوم در وسط و دو لایه چسب که این بخش‌ها را به هم متصل می‌کنند. لایه داخلی با آب یا سیال داخل لوله تماس دارد و لایه بیرونی از ساختار لوله محافظت می‌کند. ترکیب پلیمر و آلومینیوم باعث شده این لوله بخشی از ویژگی‌های لوله‌های پلیمری و فلزی را داشته باشد. لایه آلومینیومی به کاهش تغییر طول در اثر گرما کمک می‌کند و بخش پلیمری باعث کاهش وزن و افزایش انعطاف‌پذیری لوله می‌شود.

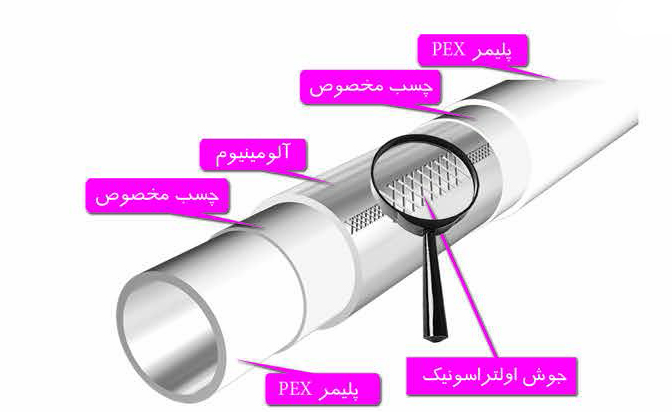

ساختار لوله پنج لایه چگونه است؟

در ساختار این لوله، یک لایه پلیمری در قسمت داخلی قرار دارد. سپس لایه چسب، آلومینیوم، یک لایه چسب دیگر و در پایان لایه پلیمری خارجی قرار می‌گیرد. در بعضی مدل‌ها از PEX و در برخی محصولات از PE-RT به عنوان لایه پلیمری استفاده می‌شود. نوع پلیمر، ضخامت لایه‌ها و مشخصات فنی می‌تواند بین محصولات مختلف تفاوت داشته باشد.

چرا در ساختار لوله پنج لایه از آلومینیوم استفاده می‌شود؟

آلومینیوم در وسط لوله باعث می‌شود تغییر طول آن هنگام افزایش دما کمتر شود. این ویژگی در مسیرهای طولانی و سیستم‌هایی که آب گرم در آن‌ها جریان دارد اهمیت بیشتری پیدا می‌کند.

این لایه به حفظ شکل لوله هم کمک می‌کند. در بعضی محصولات، آلومینیوم نقش مانع عبور اکسیژن را دارد که در مدارهای گرمایشی دارای قطعات فلزی اهمیت پیدا می‌کند.

انواع لوله پنج لایه

لوله‌های پنج لایه بر اساس جنس لایه پلیمری و نوع کاربرد با هم تفاوت دارند. PEX-AL-PEX و PE-RT-AL-PE-RT از ساختارهای رایج این گروه هستند. هر کدام از این مدل‌ها ویژگی‌های مشخصی دارند و باید بر اساس کاربرد انتخاب شوند. هنگام خرید این محصول، فقط گفتن لوله پنج لایه کافی نیست و باید به نوع پلیمر، سایز، ضخامت و محدوده دما و فشار محصول هم توجه کرد.

مزایای لوله پنج لایه چیست؟

مزایای لوله پنج لایه بیشتر به ترکیب آلومینیوم و پلیمر در ساختار آن مربوط می‌شود. این لوله نسبت به بسیاری از لوله‌های فلزی وزن کمتری دارد و در مقایسه با لوله‌های پلیمری ساده، انبساط حرارتی کمتری نشان می‌دهد.

مقاومت مناسب در برابر دما و فشار

مدل‌های مناسب لوله پنج لایه برای انتقال آب سرد و گرم و بعضی سیستم‌های گرمایشی استفاده می‌شوند. میزان تحمل دما و فشار به نوع محصول بستگی دارد و نمی‌توان یک عدد ثابت را برای همه مدل‌ها در نظر گرفت. به همین دلیل باید مشخصات فنی همان محصول با شرایط کاری سیستم مطابقت داشته باشد.

ضریب انبساط حرارتی کمتر

لوله‌های پلیمری در اثر افزایش دما دچار تغییر طول می‌شوند. لایه آلومینیومی لوله پنج لایه این تغییر طول را کاهش می‌دهد و باعث می‌شود رفتار لوله در برابر تغییرات دما کنترل‌شده‌تر باشد. این ویژگی در مسیرهای طولانی و سیستم‌هایی مثل گرمایش از کف اهمیت بیشتری دارد.

انعطاف‌پذیری و امکان شکل‌دهی

لوله پنج لایه نسبت به بسیاری از لوله‌های فلزی انعطاف بیشتری دارد و می‌توان آن را برای اجرای مسیرهای مختلف خم کرد. این ویژگی در مسیرهایی با تغییر جهت زیاد می‌تواند تعداد اتصالات مورد نیاز را کاهش دهد. البته خم کردن لوله باید با ابزار و شعاع مناسب انجام شود تا ساختار آن آسیب نبیند.

کاهش نفوذ اکسیژن

لایه آلومینیومی در بعضی لوله‌های پنج لایه به عنوان مانع عبور اکسیژن عمل می‌کند. این ویژگی در سیستم‌های گرمایشی اهمیت دارد، زیرا ورود اکسیژن می‌تواند روی قطعات فلزی مدار اثر بگذارد. به همین دلیل ساختار پنج لایه برای بعضی مدارهای بسته گرمایشی انتخاب می‌شود.

وزن و اجرای نسبتا آسان

لوله پنج لایه از بسیاری از لوله‌های فلزی سبک‌تر است و حمل آن در محل پروژه راحت‌تر انجام می‌شود. انعطاف‌پذیری آن هم اجرای مسیرهای پیچیده را ساده‌تر می‌کند. در پروژه‌هایی که مسیر لوله‌کشی طولانی یا دارای خم‌های متعدد است، این ویژگی می‌تواند زمان اجرای کار را کاهش دهد.

مقاومت در برابر خوردگی و رسوب‌گذاری

لایه‌های پلیمری در برابر خوردگی مقاومت خوبی دارند و مانند لوله‌های فلزی معمولی زنگ نمی‌زنند. سطح داخلی مناسب هم می‌تواند احتمال ایجاد رسوب را کاهش دهد. البته کیفیت آب، دمای کار و کیفیت خود لوله روی عملکرد آن اثر دارند و نمی‌توان مقاومت آن را در همه شرایط یکسان دانست.

---

---

معایب لوله پنج لایه چیست؟

معایب لوله پنج لایه بیشتر به هزینه اولیه، اهمیت اجرای صحیح اتصالات و تفاوت کیفیت محصولات موجود در بازار مربوط می‌شود. بنابراین هنگام انتخاب، فقط مزایای لوله پنج لایه را نباید بررسی کرد.

هزینه اولیه بیشتر در برخی پروژه‌ها

قیمت لوله پنج لایه در بعضی پروژه‌ها از لوله‌های پلیمری ساده بیشتر است. هزینه اتصالات و ابزار مورد نیاز برای نصب هم می‌تواند هزینه اولیه را افزایش دهد. برای مقایسه واقعی باید تعداد اتصالات، هزینه اجرا و شرایط پروژه را هم کنار قیمت خود لوله بررسی کرد.

اهمیت کیفیت اتصالات و اجرای صحیح

اتصال لوله پنج لایه باید با سیستم اتصال مناسب همان محصول انجام شود. برش نامناسب، کالیبره نکردن لوله یا استفاده از ابزار نامناسب می‌تواند باعث نشتی و کاهش کیفیت اتصال شود. به همین دلیل مهارت نصاب در کنار کیفیت لوله اهمیت دارد.

تفاوت کیفیت محصولات

محصولات موجود در بازار از نظر کیفیت ساخت یکسان نیستند. جنس پلیمر، کیفیت آلومینیوم، ضخامت لایه‌ها، چسب و روش تولید روی عملکرد لوله اثر دارند. بهتر است هنگام خرید مشخصات فنی محصول، اطلاعات تولیدکننده و استانداردهای اعلام‌شده بررسی شود.

محدودیت‌های استفاده در شرایط خاص

لوله پنج لایه برای همه شرایط مناسب نیست. دما و فشار بالا، نوع سیال و شرایط محیطی می‌توانند محدودیت‌هایی ایجاد کنند. در پروژه‌های خاص باید مشخصات فنی محصول با شرایط واقعی سیستم مطابقت داشته باشد.

کاربرد لوله پنج لایه چیست؟

کاربرد لوله پنج لایه بیشتر در سیستم‌های آب‌رسانی و گرمایشی ساختمان دیده می‌شود. آب سرد و گرم، گرمایش از کف، مدارهای گرمایشی و بعضی بخش‌های تاسیسات ساختمانی از کاربردهای رایج این لوله هستند.

آب سرد و گرم ساختمان

از لوله پنج لایه برای انتقال آب سرد و گرم در ساختمان‌های مسکونی، اداری و تجاری استفاده می‌شود. وزن مناسب، مقاومت در برابر خوردگی و انعطاف ‌پذیری از دلایل استفاده از آن در این سیستم‌ها هستند.

گرمایش از کف

لوله پنج لایه یکی از گزینه‌های مورد استفاده در سیستم گرمایش از کف است. در این سیستم، لوله‌ها زیر کف ساختمان قرار می‌گیرند و آب گرم از داخل آن‌ها عبور می‌کند. کنترل انبساط حرارتی و امکان اجرای مسیرهای خمیده، از ویژگی‌هایی هستند که برای این کاربرد اهمیت دارند.

سیستم‌های گرمایشی

در بعضی سیستم‌های گرمایشی مانند مدار رادیاتورها و انتقال آب گرم می‌توان از لوله پنج لایه استفاده کرد. انتخاب مدل مناسب باید بر اساس دما، فشار و مشخصات فنی محصول انجام شود.

تاسیسات ساختمانی

لوله پنج لایه در بخش‌هایی از تاسیسات ساختمانی که به انتقال آب و سیالات مربوط به سیستم‌های گرمایشی نیاز دارند، کاربرد دارد. انعطاف لوله امکان اجرای مسیرهای مختلف را فراهم می‌کند.

لوله پنج لایه یا لوله سفید؛ کدام تفاوت‌ها مهم‌تر است؟

لوله پنج لایه و لوله سفید از نظر جنس، ساختار، روش اتصال و میزان انبساط حرارتی تفاوت دارند. لوله سفید در بازار ساختمان معمولا به لوله‌های پلی‌پروپیلن گفته می‌شود و اتصال آن بیشتر با جوش حرارتی انجام می‌شود. لوله پنج لایه در وسط خود یک لایه آلومینیوم دارد و بسته به نوع محصول با اتصالات پرسی یا کوپلی متصل می‌شود. انتخاب بین این دو باید بر اساس شرایط پروژه انجام شود.

ویژگی	لوله پنج لایه	لوله سفید
ساختار	چندلایه با لایه آلومینیوم	معمولا پلی‌پروپیلن
لایه آلومینیوم	دارد	ندارد
انعطاف‌پذیری	بیشتر	معمولا کمتر
انبساط حرارتی	کمتر	بیشتر
روش اتصال	پرسی یا کوپلی، بسته به سیستم	جوش حرارتی
کاربردهای رایج	آب، گرمایش و تأسیسات	آب سرد و گرم ساختمان

قیمت، روش اجرا، فضای نصب، تعداد اتصالات و شرایط دمایی از عواملی هستند که هنگام انتخاب لوله پنج لایه یا لوله سفید باید کنار هم بررسی شوند.

لوله پنج لایه برای چه پروژه‌هایی مناسب است؟

لوله پنج لایه برای پروژه‌هایی مناسب است که در آن‌ها کنترل انبساط لوله، اجرای مسیرهای خمیده و تحمل شرایط کاری سیستم اهمیت دارد. ساختمان‌های مسکونی، اداری و تجاری، گرمایش از کف و بعضی پروژه‌های بازسازی در این گروه قرار می‌گیرند.

پروژه‌های مسکونی

در ساختمان‌های مسکونی می‌توان از لوله پنج لایه برای آب سرد و گرم، رادیاتورها و بعضی بخش‌های سیستم گرمایشی استفاده کرد. انعطاف لوله برای اجرای مسیرهای داخلی ساختمان یک مزیت مهم است.

ساختمان‌های اداری و تجاری

در ساختمان‌های اداری و تجاری، طول مسیرهای لوله‌کشی ممکن است بیشتر باشد. در این شرایط کنترل انبساط و امکان اجرای مسیرهای مختلف اهمیت بیشتری پیدا می‌کند.

گرمایش از کف

در گرمایش از کف، لوله باید در مسیرهای مشخص زیر کف قرار بگیرد. انعطاف‌ پذیری و انبساط حرارتی کنترل‌شده باعث شده لوله پنج لایه در این سیستم مورد استفاده قرار بگیرد.

بازسازی و لوله‌کشی داخلی

در بازسازی، مسیرهای جدید ممکن است پیچیدگی زیادی داشته باشند. انعطاف لوله پنج لایه می‌تواند اجرای مسیرهای داخلی را ساده‌تر کند و در بعضی شرایط تعداد اتصالات را کاهش دهد.

هنگام خرید لوله پنج لایه به چه نکاتی توجه کنیم؟

برای خرید لوله پنج لایه باید مشخصات محصول را با نیاز پروژه مقایسه کنید. نوع ساختار، سایز، ضخامت، مشخصات فنی، استاندارد، اتصالات سازگار و اصالت کالا از موارد مهم هستند.

نوع و ساختار

ابتدا مشخص کنید لوله برای آب‌رسانی، گرمایش از کف یا سیستم گرمایشی استفاده می‌شود. سپس ساختار مناسب مانند PEX-AL-PEX یا PE-RT-AL-PE-RT را بررسی کنید.

سایز و ضخامت

سایز لوله باید با مقدار جریان مورد نیاز و طراحی سیستم هماهنگ باشد. ضخامت و ساختار لایه‌ها هم باید با شرایط کاری پروژه مطابقت داشته باشد.

برند و مشخصات فنی

مشخصات فنی درج‌شده روی لوله یا بسته‌ بندی اطلاعات مهمی درباره ساختار و محدوده کاری محصول ارائه می‌دهد. محصولی را انتخاب کنید که اطلاعات فنی آن مشخص و قابل بررسی باشد.

استاندارد

استاندارد اعلام‌شده برای محصول می‌تواند اطلاعاتی درباره الزامات فنی و کیفیت ساخت آن ارائه دهد. هنگام خرید، استاندارد مربوط به همان محصول را بررسی کنید.

اتصالات سازگار

نوع اتصال باید با لوله هماهنگ باشد. قبل از خرید مشخص کنید سیستم اتصال مورد استفاده در پروژه چیست و ابزار مناسب برای اجرای آن در دسترس قرار دارد.

اصالت کالا

بسته ‌بندی، مشخصات درج‌ شده روی لوله، اطلاعات تولید کننده و محل خرید را بررسی کنید. قیمت بسیار پایین نسبت به محصولات مشابه هم می‌تواند دلیلی برای بررسی بیشتر اصالت و مشخصات کالا باشد.

تفاوت لوله پنج لایه با سایر لوله‌های ساختمانی چیست؟

لوله پنج لایه از نظر ساختار و رفتار در برابر گرما با لوله سفید، فلزی و PVC تفاوت دارد. وجود آلومینیوم در میان لایه‌های پلیمری باعث کاهش انبساط حرارتی و افزایش شکل‌پذیری لوله شده است.

پنج لایه و لوله سفید

لوله سفید معمولا از پلی‌پروپیلن ساخته می‌شود و اتصال آن با جوش حرارتی انجام می‌گیرد. لوله پنج لایه ساختار متفاوتی دارد و برای اتصال آن از سیستم‌هایی مانند اتصالات پرسی یا کوپلی استفاده می‌شود. لوله سفید در بسیاری از سیستم‌های آب سرد و گرم ساختمان کاربرد دارد، در حالی که لوله پنج لایه در بعضی پروژه‌های گرمایشی و مسیرهایی که کنترل انبساط اهمیت دارد، گزینه مناسبی است.

پنج لایه و لوله فلزی

لوله‌های فلزی وزن بیشتری دارند و بعضی انواع آن‌ها در برابر خوردگی حساس هستند. لوله پنج لایه وزن کمتری دارد و لایه‌های پلیمری آن در برابر خوردگی مقاومت مناسبی دارند. از طرف دیگر لوله‌های فلزی برای بعضی کاربردهای صنعتی و شرایط خاص همچنان استفاده می‌شوند و انتخاب بین این دو به نوع پروژه بستگی دارد.

پنج لایه و PVC

لوله‌های PVC در بعضی سیستم‌های آب سرد و فاضلاب کاربرد دارند و از نظر جنس و روش اتصال با لوله پنج لایه متفاوت هستند. لوله پنج لایه به دلیل ساختار خود برای آب گرم و بعضی سیستم‌های گرمایشی گزینه مناسب‌تری است.

جمع‌بندی

لوله پنج لایه از دو لایه پلیمری، یک لایه آلومینیوم و دو لایه چسب تشکیل می‌شود. این ساختار باعث شده لوله وزن مناسبی داشته باشد، انعطاف‌پذیر باشد و نسبت به بسیاری از لوله‌های پلیمری تغییر طول حرارتی کمتری داشته باشد. آب سرد و گرم، گرمایش از کف، بعضی سیستم‌های گرمایشی و تاسیسات ساختمانی از مهم‌ترین کاربردهای آن هستند. برای انتخاب این لوله باید نوع ساختار، سایز، ضخامت، شرایط دما و فشار و نوع اتصال را با نیاز پروژه هماهنگ کرد. مقایسه این موارد، انتخاب بین لوله پنج لایه و گزینه‌های دیگر را دقیق‌تر می‌کند.
