آشنایی با لوله و اتصالات پوش فیت نیوفلکس (معمولی و سایلنت)



لوله پوش فیت

در این بخش توضیحات کاملی در خصوص محصولات نیوفلکس ارائه می گردد. کدهای شناسایی به منظور هماهنگی بین تولید کننده،توزیع کننده و اجرا کننده سیستم نیوفلکس جهت ارائه و تامین سفارش ،تهیه شده است.



اجزاء لوله و اتصالات پوش فیت نیوفلکس



 سوکت: استفاده از سوکت در لوله ها و اتصالات نیوفلکس برای جلوگیری از انحراف اتصالات در هنگام نصب و عدم نشت سیال از لوله و اتصالات می باشد.
 اورینگ(واشر ارتجاعی): این اورینگ ها در انتهای سوکت ها قرار داشته و در برابر محیط های قلیایی و اسیدی مقاوم می باشد.
 درپوش: در انتهای سوکت ها، دهانه ای وجود داردکه از آسیب رسیدن و انحرافات اتصال در اجرا جلوگیری می نماید.





لوله پوش فیت نیوفلکس



لوله و اتصالات نیوفلکس مطابق استاندارد۱۰-DIN19560 برای مصرف در سیستم فاضلاب ساختمانی که مقاوم در برابر گرما (HT) می باشد، تولید شده است. حداقل سایز تولیدی لوله های نیوفلکس با قطر ۵۰ میلیمتر و حداکثر سایز آن ۱۶۰ میلیمتر می باشد. طول این لوله ها ۱۵۰ میلیمتر (۱۵ سانتیمتر)، ۲۵۰ میلیمتر (۲۵سانتیمتر)، ۵۰۰ میلیمتر( ۵۰ سانتیمتر) ، ۱متر ، ۲ مترو ۳متر می باشد. لوله های نیوفلکس در دو مدل یک سر سوکت و دو سر سوکت و در دو رده کاربردی BD (جهت نصب در زیر کار یا مدفون در خاک) و در طبقات ساختمان و با درپوش زرد رنگ و رده کاربردی B جهت نصب در طبقات ساختمان و با درپوش مشکی تولید می شود. لوله و اتصالات پوش فیت نیوفلکس در دو تیپ معمولی و سایلنت در سایزهای مشترک تولید میگردد .



مزایای لوله پوش فیت نیوفلکس

۱. مقاومت بالا در برابر ضربه، حتی در دماهای پایین تر از صفر درجه.

۲. مقاومت حرارتی بالا و در نتیجه مقاوم در برابر آب داغ خروجی از ماشین های ظرفشویی و لباسشویی و سینک آشپزخانه

۳. عدم استفاده از چسب و جوش و در نتیجه سطوح داخلی صاف و عدم گرفتگی فاضلاب.

۴. با توجه به خواص پلی پروپیلن و شرایط فرآیند، سطوح داخلی لوله و اتصالات کاملا صیقلی بوده (ضریب زبری آن کمتر از ۰ / ۰۰۷ میلیمتر بوده و از تشکیل رسوب جلوگیری می کند.

۵. سرعت نصب بسیار بالا و عدم نیاز به تجهیزات خاص جهت اجرا ۶. مقاوم به انواع مواد شیمیایی، اسید و بازها، که موجب مقاومت به مواد شوینده، ترکیبات لکه بر و … می شود.

۷. مقاوم به توسعه آتش و عدم اشتعال در آتش سوزی های احتمالی ۸. تنوع اتصالات جهت سهولت در نصب

۹،.مقاوم در برابر تخریب میکروارگانسیم ها و جانداران جونده .

۱۰. سبک و قابلیت حمل و نقل آسان

۱۱. دارای طول عمر بالا.

۱۲. مقاوم به زلزله و نشت ساختمان: با توجه به امکان حرکت لوله و اتصالات، در صورت نشست ساختمان و یا زلزله های جزئی از ایجاد تنش و شکستگی لوله جلوگیری می شود.



لوله پوش فیت فاضلابی سایلنت (بی صدا ):

سیستم جدید فاضلاب ساختمانی پوش فیت نیوفلکس به دلیل ساختار ، طراحی و خصوصیات پلیمری به کار رفته در آن قادر است صدای ناشی از عبور جریان سیال را در سیستم جذب و در نتیجه در شرایط استاندارد از انتقال صدا به فضای داخل ساختمان تا حد زیادی جلوگیری نماید. برای دستیابی به ویژگی حداکثر جذب صدا و برقرار نمودن محیطی آرام در فضای ساختمان در این لوله های از فن آوری ساخت سه لایه ای استفاده شده و لایه میانی که بیشترین نقش جذب صدا را دارا می باشد از تکنولوژی خاصی در آن استفاده شده است که این لوله را به عنوان عایقی قدرتمند در جذب صدا نموده است.



عمده ترین ویژگی های سیستم پوش فیت فاضلابی نیوفلکس سایلنت (بی صدا):

پوش فیت سایلنت نیوفلکس علاوه بر مزایای پوش فیت معمولی به علت استفاده از تکنولوژی خاصی در تولید از مزایای دیگری برخوردار می باشد که این موارد به شرح زیر می باشد:

ا کاهش صدا در سطح ۶ ۱۷ دی سی بل و جلوگیری از انتقال صدا توسط هوا و سطوح سازه به محیط داخلی ساختمان

۲ مقاومت فیزیکی و شیمیایی بسیار بالا به ویژه مقاومت ضربه ای و حرارتی

۳ سرعت و سهولت بسیار زیاد در کار نصب و درنتیجه صرفه جویی در زمان و هزینه ها

۴ کارایی و عمر مفید بسیار طولانی

۵ وجود سطوح داخلی کاملا صاف و عدم انسداد لوله

۶ عدم نیاز به چسب و جوش دادن جهت اتصال قطعات به یکدیگر

۷ آب بندی مطمئن در تمام شرایط از جمله لرزش و نشست ساختمان

۸ سهولت در نصب و حمل و نقل بعلت وزن کمتر لوله و اتصالات نسبت به لوله های فلزی و ایمنی در شرایط آتش سوزی منطبق با استاندارد (DIN 4102- B2)

سیستم فاضلابی پوش فیت نیوفلکس سایلنت: انتخابی مدبرانه برای هتل ها ، بیمارستان ها، کتابخانه ها، مراکز ضبط صدا و صداگذاری ، ساختمان های مسکونی و اداری و هر کجا که به آرامش بیشتری نیاز هست، می باشد .



نیوفلکس پوش فیت بیصدا



اتصالات پوش فیت نیوفلکس

در سیستم لوله کشی نیوفلکس برای اتصال لوله ها به یکدیگر، تغییر جهت دادن مسیر لوله کشی، تبدیل سایز لوله و یا انشعاب گرفتن از اتصالات استفاده می نمایند.

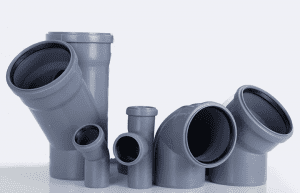

اتصالات پوش فیت نیوفلکس





انواع اتصالات نیوفلکس به شرح زیر است



 بوشن و رابط پایه بلند پوش فیت:

برای اتصال دو لوله هم قطر و در راستای هم، از این اتصالات استفاده می شود.

رابط پایه بلند با توجه به طول بالای سوکت، اکثر مواقع برای تعمیرات سیستم های فاضلابی پوش فیت استفاده می شود.

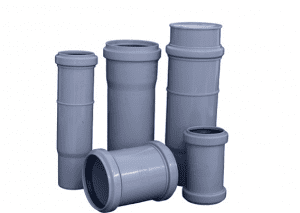

بوشن و رابط پایه بلند پوش فیت



 تبدیل خارج از مرکز پوش فیت:

برای اتصال دو لوله با قطرهای مختلف و در راستای هم مورد استفاده قرار می گیرد.

تبدیل خارج از مرکز پوش فیت



زانو پوش فیت:

برای تغییر جهت دادن لوله ها در سایزهای مختلف از این اتصال استفاده می شود. این زانوها با زوایای مختلف ۴۵ درجه و ۸۷ درجه تولید می گردد.

نکته: در لوله کشی فاضلاب در مواردی که نیاز به تغییر جهت ۹۰ درجه ای باشد لوله کشی به وسیله زانویی ۷۸ درجه احتمال ایجاد گرفتگی در لوله را افزایش می دهد، لذا با استفاده از اتصال دو عدد زانویی ۴۵ درجه، شعاع انحنای تغییر جهت بیشتر شده و این مشکل را برطرف می نماید.

زانو پوش فیت

زانو جهت ارتباط با ظرفشویی و …..

در قسمتهایی که از سینک ظرفشویی استفاد می شود، باید در قسمت انتهای لوله از این زانویی مخصوص می توان استفاده نمود. این زانویی در سایز ۵۰ میلیمتر بوده و لاستیک ارتباطی فاضلاب مورد استفاده در آن در سه سایزهای

۳۰ / ۵۰ و ۴۰ / ۵۰ و ۵۰ / ۵۰ می باشد.

زانو جهت ارتباط با ظرفشویی زانو ونت دار ۸۷ درجه پوش فیت:

از این اتصال در سیستم لوله کشی ونت دار استفاده می شود. سایز خروجی برای لوله ونت ۵۰ میلیمتر بوده و در دو سایز ۶۳ و ۱۱۰ میلیمتر تولید می شود.

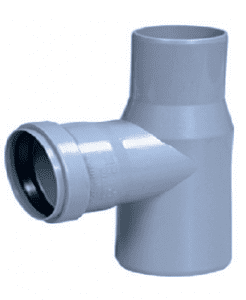

 زانو ونت دار ۸۷ درجه پوش فیت

زانو ونت دار ۴۵ درجه پوش فیت:

از این اتصال در سیستم لوله کشی ونت دار در هنگامی که نیاز به سرعت بیشتر برای خروج فاضلاب داریم استفاده می شود. سایز خروجی برای لوله ونت ۵۰ میلیمتر بوده و در دو سایز ۶۳ و ۱۱۰ میلیمتر تولید می شود.

زانو ونت دار 45 درجه پوش فیت

سه راهی ۸۷ درجه پوش فیت:

این سه راهی اتصالی است که برای گرفتن انشعاب و متصل کردن انشعابات فرعی در اندازه معادل و یا تبدیلی مورد استفاده قرار می گیرد. در صورتی که سایز انشعابات سه راهی هم سایز باشد، سه راهی معادل نامیده میشود.

سه راهی ۸۷ درجه پوش فیت

سه راهی ۴۵ درجه پوش فیت:

از این سه راهی ها جهت اتصال انشعاب فرعی در اندازه معادل و یا تبدیلی با انحراف ۴۵ درجه استفاده می شود.

سه راهی 45 درجه پوش فیت
انشعاب دوبل ۶۷ درجه پوش فیت:

از این اتصال در انشعابات و اتصال لوله های جمع آوری کننده فاضلابهای بهداشتی در یک رایزر یکسان، در اندازه معادل و فقط در سایز ۱۱۰ میلیمتر و با انحراف ۶۷ درجه استفاده می شود.

انشعاب دوبل 67 درجه پوش فیت

درپوش پوش فیت:

در سیستم لوله کشی فاضلاب پس از انجام لوله کشی و قبل از تست سیستم، لازم است کلیه اتصال های مرتبط با وسایل بهداشتی توسط در پوش ها مسدود شود. نکته مهم این است که پس از انجام تست سیستم لوله کشی و تا قبل از نصب وسایل بهداشتی ، مجاز به باز کردن در پوش ها نمی باشیم.

درپوش پوش فیتدریچه بازدید پوش فیت:

از این اتصال با توجه به موقعیت و استفاده سیستم لوله کشی فاضلاب، جهت نظافت درون لوله ، رفع گرفتگی لوله، مسدود کردن مسیر لوله های مختلف و تست لوله ها در فاضلاب مورد استفاده قرار می گیرد.

دریچه بازدید پوش فیت

دریچه بازدید انتهایی پوش فیت:

این اتصال در دو سایز ۷۵ و ۱۱۰ میلیمتر تولید و در انتهای مسیر افقی سیستم لوله کشی و اکثر مواقع برای رفع گرفتگی مسیر استفاده می شود.

دریچه بازدید انتهایی پوش فیت

سیفون پوش فیت:

امروزه خواص فیزیکی و شیمیایی بسیاری از گازهایی که در مجاری لوله های فاضلاب یافت می شوند. شناخته شده اند. تأثیر این گازها بر روی بدن انسان غالبا زیان آور است. با توجه به اهمیت این موضوع، استفاده از سیفون در شبکه فاضلاب ساختمان، یک ضرورت حتمی است. و باید تا حد امکان در نزدیکترین محل به هر یک از وسایل بهداشتی و همچنین در مجرای تخلیه فاضلاب منازل قبل از ورود به شبکه فاضلاب شهری نصب شود. در شبکه لوله کشی فاضلاب، سیفون همراه با مایع درون آن، وسیله ای است که برای جلوگیری از ورود هوای نامطبوع و خطرناک داخل شبکه فاضلاب به فضای داخل ساختمان استفاده می شود.

سیفون پوش فیت

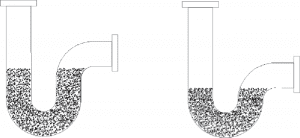

آب بندی معمولی                           آب بندی عمیق



   سیفونها در سه نوع هستند



 ۱- سیفون کامل با در پوش پوش فیت:

از این سیفونها در فاضلابهای سنگین خانگی از قبیل توالت ایرانی و … استفاده می شود.

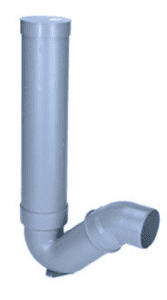

سیفون کامل با در پوش پوش فیت



۲- سیفون یک تکه با لوله سوکت دار پوش فیت:

از این سیفون ها، در هنگامی که نیاز به علمک بلندتر داشته و می خواهیم لوله به سر سیفون اضافه نماییم، استفاده می شود.

سیفون یک تکه با لوله سوکت دار پوش فیت



٣- سیفون پلی اتیلن یک تکه با درپوش پوش فیت:

از این سیفون ها در فاضلاب های سنگین خانگی استفاده می شود .

سیفون پلی اتیلن یک تکه با درپوش پوش فیت





عصایی پشت بام پوش فیت:

با توجه به خاصیت لوله های پلی پروپیلن که نباید در معرض مستقیم نور خورشید باشد، برای عصای پشت بام از لوله های پلی اتیلن استفاده خواهیم کرد .

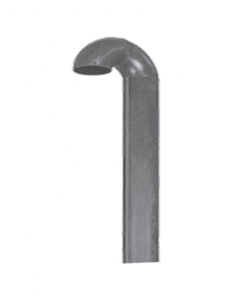

عصایی پشت بام پوش فیت

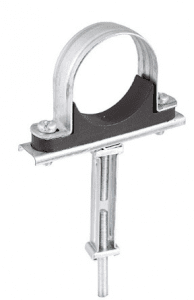

بست لوله پوش فیت:

برای مهار لوله ها و اتصالات نیوفلکس از بست مخصوص استفاده می شود. پست های لوله ها در مدل های مختلف دیواری، سقفی و رایزری تولید می گردد.

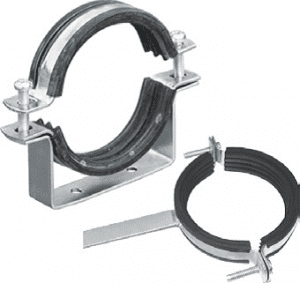

بست لوله پوش فیت بست لوله پوش فیت بست لوله پوش فیت
