لوله سفید چیست؟ کاربرد، مزایا، معایب و نکات خرید

امروزه یکی از رایج‌ترین انتخاب‌ها برای لوله‌کشی ساختمان‌‌ها، لوله سفید است و بسیاری از سازندگان و مالکان در تاسیسات ساختمانی خود برای انتقال آب سرد و گرم سراغ همین لوله می‌روند. اما اینکه این لوله دقیقا از چه متریالی ساخته شده؟ چه محدودیت‌هایی برای استفاده دارد و هنگام خرید به چه نکاتی باید دقت کرد؟ از مواردی است که در این مقاله از ابزارینا مورد بررسی قرار خواهد گرفت.

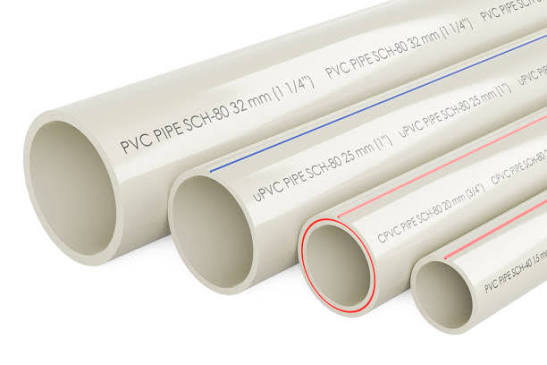

لوله سفید چیست و چه ویژگی‌هایی دارد؟

لوله سفید در بازار ساختمان معمولا به لوله‌های پلیمری سفید رنگ گفته می‌شود که ممکن است از موادی مانند PVC، UPVC یا PP تولید شوند، اما در بسیاری از موارد از پلی‌پروپیلن ساخته شده‌اند. پلی‌پروپیلن ماده‌ای پلاستیکی و مقاوم در برابر حرارت و مواد شیمیایی است و برای شبکه آب ساختمان کاربرد دارد. البته فقط رنگ لوله جنس آن را مشخص نمی‌کند و لوله‌های سفید هر کدام از این مواد ویژگی‌ها و کاربردهای متفاوتی دارند. لوله سفید از نظر ساختار به سه نوع تقسیم می‌شود: تک‌لایه، سه لایه و فویل‌دار(با لایه میانی آلومینیوم). هر کدام از این لوله‌ها برای شرایط کاری متفاوتی مناسب است. در ادامه ویژگی این لوله‌ها آورده شده است.

---

لوله سفید تنها گزینه موجود برای لوله‌کشی ساختمان نیست. لوله‌های گالوانیزه، مسی، پنج‌لایه، پلیکا و پلی‌اتیلن هم هرکدام جایگاه و کاربرد خودشان را دارند. اگر می‌خواهید قبل از تصمیم‌گیری با همه گزینه‌ها آشنا شوید، مقاله انواع لوله ساختمانی چیست؟ معرفی انواع و کاربردها را مطالعه کنید.

---

مقاومت در برابر زنگ‌زدگی و رسوب

این نوع لوله‌ بخاطر جنسی که دارد برخلاف لوله‌های فلزی زنگ نمی‌زند و نمی‌پوسد. از طرفی به دلیل وجود سطح داخلی صافی، رسوب زیادی روی دیواره نمی‌نشیند، در نتیجه با گذر زمان، قطر موثر لوله تقریبا ثابت می‌ماند.

وزن سبک

یکی از ویژگی‌هایی که اجرای این لوله را ساده‌تر می‌کند، وزن پایین آن است. جا به‌ جایی شاخه‌ها و قرار دادن لوله در مسیر مورد نظر معمولا نسبت به بسیاری از لوله‌های فلزی آسان‌تر انجام می‌شود و فشار کمتری به سازه نگهدارنده وارد می‌کند.

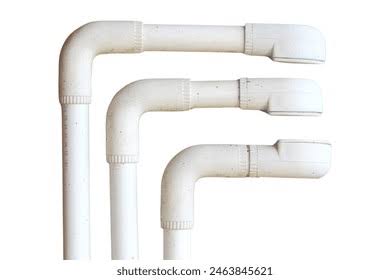

اتصال جوشی یکپارچه

لوله و اتصالات سفید با دستگاه جوش مخصوص و به روش ذوب حرارتی به هم وصل می‌شوند. در این روش، محل اتصال به بخشی از خود لوله تبدیل می‌شود و در صورت اجرای درست، احتمال نشتی بسیار کم است.

عایق صدا و حرارت

جنس پلاستیکی لوله باعث می‌شود صدای عبور آب کمتر شنیده شود. همچنین اتلاف حرارت در لوله‌های آب گرم نسبت ب لوله فلزی کمتر است.

تحمل دما و فشار

لوله سفید برای آب گرم و سرد مصرفی ساختمان طراحی شده است. تحمل دما و فشار هر محصول به ساختار و ضخامت جداره‌اش بستگی دارد. نوع سه لایه و فویل‌دار برای مصارف سخت‌تر مناسب‌ترند.

سایزهای متنوع

لوله سفیددر سایزهای مختلف از 120 تا 125 میلی‌متر تولید می‌شود. سایزهای کوچک برای انشعابات داخل واحد و سایز بزرگ برای رایزر و خطوط اصلی بکار می‌روند.

بهداشتی بودن

جنس پلی‌پروپیلن بی‌بو و بدون طعم است و روی کیفیت آب اثر منفی نمی‌گذارد. به همین دلیل برای لوله‌کشی آب آشامیدنی ساختمان‌های مسکونی، اداری و درمانی استفاده می‌شود.

کاربردهای لوله سفید

از لوله سفید عموما برای انتقال آب سرد و گرم استفاده می‌شود اما اگر بخواهیم موارد مصرف این نوع لوله لیست کنیم شامل موارد زیر می‌شود:

• لوله‌کشی آب سرد و گرم مصرفی در آپارتمان‌ها، ویلاها و مجتمع‌های مسکونی
• ساختمان‌های اداری، تجاری، هتل‌ها و بیمارستان‌ها
• موتورخانه و شبکه‌های حرارت مرکزی (معمولاً با نوع فویل‌دار)
• سیستم‌های آبیاری و مصارف کشاورزی سبک
• خطوط صنعتی کم‌فشار که با مواد شیمیایی خورنده سروکار دارند.

این لوله برای لوله‌کشی گاز استفاده نمی‌شود و باید فقط در کاربردهای مجاز آب به‌کاربرده شود.

مزایای لوله سفید

در این بخش به بررسی مزایای لوله سفید پرداخته می‌شود:

• ضدزنگ و ضدخوردگی: همانطور که پیشتر نیز بدان اشاره شد، این ویژگی باعث می‌شود تا عمر مفید لوله بالا رفته و نیاز به تعویض زودهنگام نداشته باشد.
• قیمت اقتصادی: در مقایسه با بسیاری از لوله‌های چندلایه و فلزی، هزینه کل پروژه پایین‌تر می‌آید.
• نصب سریع: جوش حرارتی ساده و سبک بودن لوله‌ها، اجرای پروژه را سرعت می‌دهد.
• اتصال مطمئن: جوش یکپارچه، ریسک نشتی را به حداقل می‌رساند.
• بهداشتی و ایمن برای آب شرب
• سازگاری با شرایط ساختمان: از آب سرد و گرم گرفته تا مصارف عمومی ساختمانی
• دسترسی آسان: لوله و اتصالات آن در بازار به راحتی پیدا می‌شود.

معایب لوله سفید

هیچ محصولی بدون ضعف نیست و لوله سفید نیز از این قاعده مستثنی نیست. شناخت معایب لوله سفید به شما کمک می‌کند تا در هنگام خرید انتخاب آگاهانه‌تری داشته باشید.

• نبساط حرارتی بالا: پلی‌پروپیلن با گرم شدن آب منبسط می‌شود. اگر در اجرا از خم‌های جبران‌کننده یا بست‌های مناسب استفاده نشود، لوله موج می‌گیرد یا تنش وارد می‌کند.
• نیاز به دستگاه و نیروی ماهر: جوش ضعیف یا بدون رعایت زمان و دما، اتصال را سست می‌کند.
• حساسیت به نور مستقیم خورشید: در فضای باز و بدون پوشش محافظ، پرتو فرابنفش به مرور لوله را ضعیف می‌کند.
• انعطاف‌پذیری کم: لوله خم نمی‌شود و برای هر پیچ و مسیر منحنی به اتصال نیاز دارد. اگر مسیر لوله‌کشی شما پیچیده است یا قرار است لوله زیر کف پخش شود، بهتر است قبل از تصمیم‌گیری فرق لوله سفید با لوله پنج لایه را بررسی کنید.
• محدودیت دمایی: برای دماهای خیلی بالا یا کاربردهای خاص، گزینه مناسبی نیست.
• تعمیر نیازمند ابزار: در صورت آسیب، برش و جوش مجدد لازم است.

خوشبختانه بیشتر این مشکلات با انتخاب نوع مناسب (مثلاً فویل‌دار برای شبکه آب گرم) و اجرای اصولی کنترل می‌شود.

---

برای آشنایی با انواع اتصالات لوله در تاسیسات ساختمانی و انتخاب درست آن‌ها، این راهنما را مطالعه کنید.

---

راهنمای خرید و معرفی بهترین برند لوله سفید(آذین)

برای خرید لوله سفید علاوه بر قیمت به موارد زیر نیز توجه فرمایید:

• نوع لوله را مشخص کنید: تک‌لایه برای مصارف عمومی، سه‌لایه برای پایداری بیشتر و فویل‌دار برای شبکه‌های آب گرم و موتورخانه.
• سایز را درست انتخاب کنید: قطر لوله باید با دبی مورد نیاز و طراحی ساختمان همخوانی داشته باشد.
• لوله و اتصالات را از یک برند بگیرید: هماهنگی ابعاد، کیفیت جوش را بهتر می‌کند.
• ظاهر لوله را بررسی کنید: سطح باید صاف، یکنواخت و بدون ترک یا تغییر رنگ باشد.
• از فروشنده معتبر بخرید: اصالت کالا و پشتیبانی پس از خرید اهمیت دارد.

در بین برندهای موجود، لوله سفید آذین یکی از شناخته‌شده‌ترین نام‌ها در بازار لوله سفید است. این برند محصولاتش را در انواع تک‌لایه، سه‌لایه و فویل‌دار و در سایزهای ۲۰ تا ۱۲۵ میلی‌متر عرضه می‌کند. اتصالات هم‌خانواده مانند بوشن، زانو و سه‌راهی نیز در همین سایزها وجود دارد، پس می‌توانید لوله و اتصالات را یکجا و از یک برند تهیه کنید. برای مشاهده محصولات و سفارش، به دسته لوله و اتصالات ابزارینا مراجعه کنید.
